　　裝甲車靶場射擊無線移動視頻監控系統采用COFDM技術體制，具有繞射能力強、非視距傳輸距離遠、圖像清晰流暢的特點，主要解決移動無線實時視頻傳輸，其典型應用包括交警巡邏、高速公路事故處理、公安應急通訊指揮、現場采訪直播、消防救災應急指揮等系統的實時視頻傳輸，系統特征主要體現在非視距(NLOS)移動(Mobile)無線(Wireless)實時視頻(Real-time video)傳輸，其中：

　　1.非視距(NLOS)：具有強大的非視距傳輸功能、繞射功能：在城區內車輛之間支持2～10公里移動中傳輸;在建筑物頂與車輛/人員之間支持5～15公里移動中傳輸。傳統數字微波只能提供點對點的視距通信，無法實現非視距。

　　2.移動(Mobile)：支持高速移動中傳輸;支持300公里/小時高速移動中傳輸。傳統模擬電視傳輸無法實現移動傳輸。

　　3.無線(Wireless)：使用無線方式進行傳輸，這是實現移動的前提，同時具有簡單接收、無需鋪設電纜的優點。

　　4.實時視頻(Real-time video)：提供廣播級的高清晰圖像質量，圖像分辨率最大達到DVD質量，具有近實時的端到端圖像傳輸。傳輸數據率高，這是現有GSM、CDMA和將來的3G網絡無法提供的速度。

　　本系統具備以下特點：

　　強大的抗干擾能力，卓越的非視通無線傳輸性能

　　接收電平 -100dBm時仍能保證誤碼率

　　高清晰度圖像質量

　　COFDM技術每個子載波可以選擇QPSK、16QAM、64QAM等高速調制，合成后的信道速率一般均大于4M bps。因此，可以傳輸MPEG2中4:2:0、4:2:2等高質量編解碼，接收端圖像分辨率可達到576×720或480×720，能充分滿足后期分析、存儲、編輯等要求;

　　支持快速移動中穩定、高質量傳輸。可應用于車輛、船舶、直升機/無人機等平臺

　　設備不需要任何附加裝置，就可實現固定——移動，移動——移動間的使用;

　　真正實現128位AES數字加密技術處理，安全性能高

　　無線應急數字傳輸設備采用128位AES數字加密技術、無線寬帶多載波加密、加擾技術，實現全數字信號處理，同時使用了超大容量FPGA設計，提高系統集成度，這些都保證了整個系統的保密性、穩定性及可靠性，使客戶空中傳輸信息充分得到安全保障;

　　自主知識產權實現低頻寬(8M/3.5M/2.5M/1.25M)傳輸，提高頻率使用效率和系統靈敏度

　　無線應急數字傳輸設備可以提供8M/3.5M/2.5M/1.25M使用頻寬，針對于市場上普遍使用的8M使用頻寬的設備，可以成倍和成四倍地節省無線頻率資源，提高不可再生的頻率資源的使用效率;同時由于使用窄帶頻率傳輸圖像，使用頻寬減小2-6M，同樣也降低和規避這2-6M可能存在的頻率干擾，從而在現有基礎上很大的提高整體系統的靈敏度和抗干擾能力，實現同一區域中，無線頻率資源有限的情況下，盡可能多的同類設備互不干擾下同時使用;

　　頻率使用帶寬可調

　　無線應急數字傳輸設備采用先進的調制技術，做到了頻率使用帶寬可調，根據用戶使用需求，可分別提供8M/3.5M/2.5M/1.25M的使用帶寬。該功能的使用優勢體現在根據用戶所在地?zé)o線環境，結合用戶對傳輸圖像及數據的大小，選擇最有利的傳輸帶寬，既保證傳輸圖像的高質量，又有效地利用和節省現有的頻率資源，保障了多套設備在同時使用時的帶寬需求，提高設備和系統的靈敏度;

　　頻率可調

　　無線應急數字傳輸設備頻率可調功能可以在一定的范圍內有效的避開同頻干擾，加強設備的使用的可靠性;

　　功率可調

　　無線應急數字傳輸設備采用了人性化設計，具備多種功率可調的功能;

　　多種設備類型，安裝操作簡便，滿足不同傳輸需求

　　無線應急數字傳輸設備提供單兵背負式、車(船)載式、機(直升機、無人機)載式和隱蔽式等多種設備類型，單兵和隱蔽式設備體積小、重量輕、外觀美觀實用、安裝操作簡便、攜帶使用靈活方便，采用全密封結構，防水防塵性能好，適合于惡劣環境使用;車載和機載設備功能強大、覆蓋范圍廣，-103dBm極高的接收靈敏度，滿足公安等特種機關靈活、機動、便捷、快速的應用要求;

　　產品完全自主知識，為用戶提供各種特殊需求的定制，保障設備和系統的更方便、平滑的升級換代

　　無線應急數字傳輸設備由北京博創安泰科技有限公司自主研發， 可滿足各類用戶不同特殊需求的定制，同時可大大降低用戶設備的后期維修、維護成本，縮短維修時間，同時真正地保證客戶在以后使用過程中的平滑升級換代和整個系統的可擴展性。

　　客戶需求

　　某裝甲部隊進行作戰訓練時需要把遠方靶場的視頻圖像和裝甲車所能觀察到的音視頻圖像實時無線傳輸?shù)阶鲬?zhàn)指揮中心。在指揮中心能夠?qū)崟r監控靶場攝像機和裝甲車攝像機所拍攝到的圖像，并且能夠把視頻存儲在計算機中，以供后期進行分析。

　　(1)共有3個靶場，每個靶場距離指揮車在2公里之內。

　　(2)共有6輛裝甲車，裝甲車距離指揮車在5公里以內。

　　(3)演習或訓練地點不定，氣候環境或地理環境比較復雜。

　　(4)每個靶點配有一路監控攝像機。

　　(5)每輛裝甲車上配有兩路監控攝像機。

　　(6)能保證裝甲車在高速移動中傳輸圖像。

　　(7)在指揮車上能夠?qū)崟r監控靶點和裝甲車攝像機所觀察到的信息。

　　(8)在指揮車上能夠隨時遙控切斷裝甲車的主控電路。

　　方案要求

　　(1)采用無線方式構成無線網絡的視頻監控系統;

　　(2) 裝甲車上的無線視頻傳輸支持高速移動和有阻擋的復雜環境;

　　(3)指揮中心可以實時觀看所有裝甲車和靶點的視頻圖像;

　　(4)攝像設備采用數字高清設備。

　　(5)系統支持視頻存儲。

　　性能要求

　　(1)系統領先，網絡帶寬高，為以后留下余量;

　　(2)系統抗干擾能力強，保密性好，安全可靠;

　　(3)選用設備的性能優良，技術先進，在復雜環境下設備可靠性高;

　　(4)傳輸實時視頻，低延時，視頻清晰度達到720P格式(1080X720);

　　(5)在阻擋或高速移動中保證畫面流暢，無中斷或馬賽克;

　　(6)用戶方便操作和使用;

　　(7)頻率可調，能避開其他被占用頻段。

　　系統方案

　　綜合用戶的需求和性能要求，可以首先考慮在3輛裝甲車和三個靶場上安裝無線視頻監控系統。

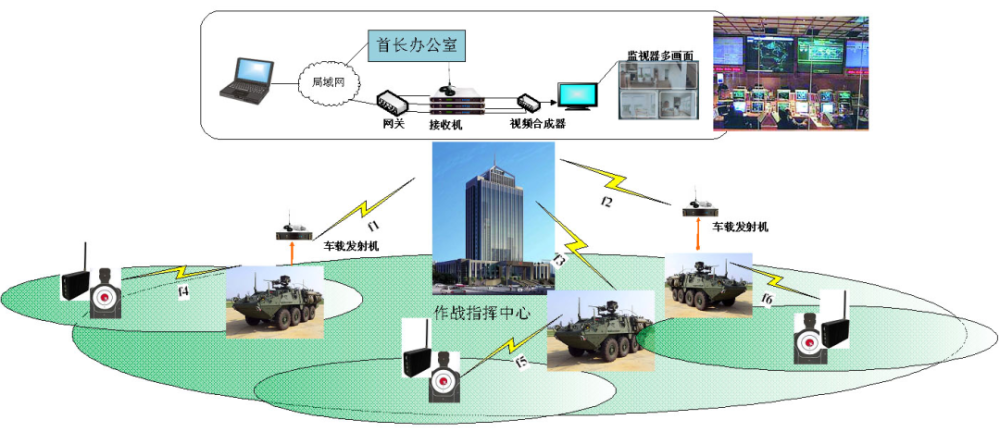

　　系統組網及應用拓?fù)鋱D如5.1所示。(3輛裝甲車的頻點分別為f1,f2,f3,三個靶場的頻點分別為f4,f5,f6。)

　　在本系統中，每個靶場由1個攝像機和1個便攜式發射機組成。

　　每一輛裝甲車的車載設備由1個車載接收機、1個顯示屏、1個車載發射機和1個攝像機組成。裝甲車的車載接收機接收靶場的便攜式發射機發射的靶點的視頻圖像信息，裝甲車的顯示屏可以實時顯示靶點圖像信息。裝甲車可以選擇把靶點的視頻或者裝甲車上攝像機的視頻傳送回指揮中心。

　　在作戰指揮中心，有3個接收機，三個接收機的復合視頻輸出通過視頻合成器合成一路視頻輸出，然后由作戰中心大屏幕顯示。

　　作戰中心站的接收機通過網關可與中心局域網互聯，配合專門的視頻播放監控軟件，即可以在計算機上同時監控多路視頻，并且可以把視頻無損保存在本地硬盤上。

　　在本系統中，可以根據實際環境需要來進行頻率選擇，每組設備占用帶寬2.5兆;考慮到頻率之間需要隔開一定范圍，這里隔開1.5兆左右，因此本系統共計需要大概24兆帶寬。
